东风洒水车采用椭圆形或者方圆形结构的水罐,整车造型新颖、美观大方,管道上有压力表,方便操作人员随时掌握泵的运转情况。东风12吨洒水车驾驶室和罐体中间有水位计,使水罐内的水量一目了然。罐体尾部有操作平台,平台有安全防护栏保障操作人员的安全,平台上有爬梯方便操作人员上下车观察罐体内的情况。
东风153洒水车药盘,药泵、高压喷药设备、非车带泵动力等。多方位进出水接头、气动阀、警灯等先进设施,以满足不同用户需求。
东风153洒水车采用东风153底盘,东风D913驾驶室,康明斯ISB170 50国五170马力发动机,6档变速箱,轴距3950mm,前桥3.6吨,后桥8吨,9.00尼龙胎,东风12吨洒水车带原厂ABS,前下防护。
1.东风153洒水车整车采用杭州威龙泵水泵。
2.东风153洒水车全车控制系统采用新式气控球阀进行气动控制,东风12吨洒水车可以实现在驾驶室内分别控制前冲后洒作业。
3.东风153洒水车罐体采用国标Q235碳钢板材厚度4mm,封头厚度为5mm。
4.东风153洒水车所有管道采用无缝钢管镀彩锌防腐防锈处理。
5.东风153洒水车所有进出水口加装黄铜过滤器,东风12吨洒水车上罐口安装过滤网,保证运水清洁,不会造成管道及水泵堵塞或损坏。
6.东风153洒水车整车管道配备水压表,东风12吨洒水车防止管道压力过大产生故障。
7.东风153洒水车配备不锈钢高压水炮,东风12吨洒水车车尾LED箭头指示灯。
8.东风153洒水车所有直通球阀均采用304不锈钢材质,防止漏水及增加美观。
9.东风153洒水车聚四氟垫片采用聚乙烯材质,防止变形,增加了垫片使用年限。
10.东风153洒水车罐体做环氧树脂防腐,防腐有效的保证了运输介质的清洁,常规环境下防腐有效时限长达18个月。
11.东风153洒水车带低水位报警器,防止水泵空转受损。

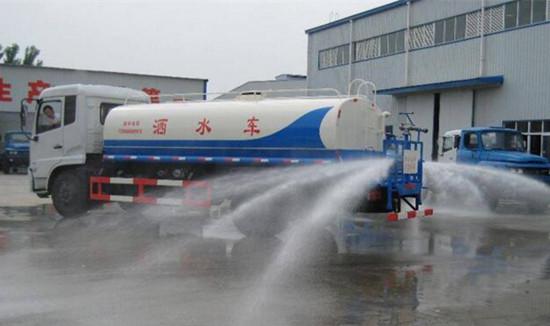

东风12吨洒水车自吸高度:≥7m,洒水宽度:≥16m,最大射程:≥24m;可调节成柱状,射程≥28m;也可调节成雾状;射程≥5m。
1.东风12吨洒水车采用自动流水线罐体生产工艺分为:下料、拼板自动焊、封头旋压成型、罐体一次滚压成型等国内先进生产工艺。东风12吨洒水车罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。
2.东风12吨洒水车所有管道采用无缝钢管镀彩锌、形象高大上,管路耐磨防锈性好。
3.东风12吨洒水车所有法兰垫片拒绝使用橡胶,东风12吨洒水车全部采用聚四氟高端垫片,安装后打密封胶,密封性好,不会漏水。
4.东风12吨洒水车采用新型罐盖,加装罐盖滤网。
5.东风12吨洒水车采用新型的无毒、无味、环保防腐涂料。
6.东风12吨洒水车采用螺栓连接,雨后不流黄水,维修简单方便,所有部件先油漆后总装。
【整车技术参数】 |
|||||
产品商标 |
华通牌 |
公告批次 |
302 |
||
产品名称 |
华通牌HCQ5160GSSE5型洒水车 |
||||
总质量(kg) |
16000 |
罐体容积(m3) |
10.5 |
||
额定质量(kg) |
10065,10000 |
外形尺寸(mm) |
7750,8400,8600X2490X3150 |
||
整备质量(kg) |
5805 |
货厢尺寸(mm) |
XX |
||
额定载客(人) |
|
准拖挂车总质量(kg) |
|
||
驾驶室准乘人数(人) |
2,3 |
鞍座最大载质量(kg) |
|
||
接近角/离去角(°) |
22/9 |
前悬/后悬(mm) |
1250/2550,1450/2350,1250/2650,1450/2450 |
||
轴荷(kg) |
5600/10400 |
最高车速(km/h) |
90 |
||
备注: |
随底盘选装驾驶室,选装不同直径雾炮和洒水泵及管箱外观。运输介质:水;密度:1000千克/立方米。罐体有效容积:10.5立方米。仅采用3950mm,4500mm,4700mm轴距。整车长/轴距/罐体尺寸对应关系分别为:7750/3950/4300×2350×1500;8400/4500/4900×2350×1350;8600/4700/5100×2300×1340;左右侧面及后下部防护均采用焊接连接,防护材料为Q235。后防护截面高度尺寸100mm,截面宽度尺寸50mm,下边缘离地高度490mm。ABS型号为:3631010-C2000,生产厂家为:东科克诺尔商用车制动系统(十堰)有限公司。 |
||||
【底盘技术参数】 |
|||||
底盘型号 |
EQ1168GLJ4 |
底盘名称 |
载货汽车底盘 |
||
商标名称 |
东风牌 |
生产企业 |
东风汽车集团有限公司 |
||
轴数 |
2 |
轮胎数 |
6 |
||
轴距(mm) |
3650,3800,3950,4200,4500,4700,5100,5600,5200 |
||||
轮胎规格 |
10.00-20 16PR,10.00R20 16PR,9.00R20 16PR,10R22.5 16PR,275/80R22.5 16PR |
||||
钢板弹簧片数 |
9/11+8,8/10+8,8/11+8,9/10+8,3/4+3 |
前轮距(mm) |
1910,1760,1940,1960,1810 |
||
燃料种类 |
柴油 |
后轮距(mm) |
1860,1690,1750,1800 |
||
排放依据标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||||
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
||
YC6J180-50 YC4EG160-50 ISD185 50 ISD210 50 CA4DLD-15E5 ISB170 50 ISB190 50 YC4E160-56 YC6JA180-50 CY4SK151 YCD4J4S-150 ISD160 50 ISD180 50 YCD4D4S-140
|
广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 一汽解放汽车有限公司无锡柴油机厂 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司 广西玉柴动力机械有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司
|
6500 4730 4500 6700 4400 5900 5900 4260 6870 3856 4329 4500 4500
|
132 118 136 155 112 125 140 118 132 125 110 118 132 105 |
