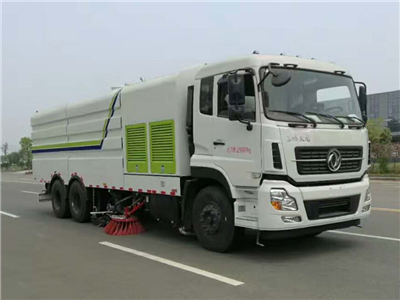

1、东风天龙洗扫车-22方洗扫车概述

   洗扫车采用东风天龙DFL1250A13型国Ⅳ二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵，副发动机采用东风康明期6缸柴油发动机。风机用8.0高压离心风机,效率高、风量大，最高风量达23500m³/h。高压水泵采用同际知名T7012IR 型柱塞柱，流量合适，压力高，允许最高压力达10MPa，清水箱充分利用了车载空间，容积大，容积达12m³。垃圾箱采用单层不锈钢结构，倾翻卸料，带高压位自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开控制，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm，确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮，能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆，尽可能多地将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能最大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上，随吸嘴升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到最佳清洗效果。开式液压系统驱动左右立扫升降、左右扫肋旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵，实现洒水车的低压冲洗功能。一键式作业起动和停机操作。

HCQ5251TXSDL5型洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”6种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。

HCQ5251TXSDL5型洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。

【主要技术参数】
产品商标	华	公告批次	290
产品名称	洗扫车	产品型号	HCQ5251TXSDL5型洗扫车
总质量(Kg)	25000	罐体容积(m3)
额定载质量(Kg)	7370,7305	外形尺寸(mm)	10700,10500×2500×3390
整备质量(Kg)	17500	货厢尺寸(mm)
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	2,3	载质量利用系数
接近角/离去角(°)	18/12	前悬/后悬(mm)	1480/2170,1480/2320
轴数	3	轴距(mm)	4350+1350,5350+1350,5700+1350
轴荷(Kg)	7000/18000(二轴组)	最高车速(Km/h)	90
其它	备注：侧面防护装置和后防护装置材料均为Q235,连接方式均为焊接连接.后防护装置截面尺寸为200mm×50mm,离地高度为500毫米;外形长/轴距/后悬一一对应:10700/5700+1350/2170,10500/5350+1350/2320;随底盘装ABS,ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司;型号:3631010-C2000.
【底盘技术参数】
底盘型号	DFL1250A13	底盘名称	载货汽车底盘
商标名称	东风牌	生产企业	东风商用车有限公司
外形尺寸(mm)	9400,10260,10610×2500,2550×3070,3600,3690,3770	轮胎数	10
接近角/离去角(°)	18/14	轮胎规格	11.00-20 18PR,11.00R20 16PR,295/80R22.5 16PR
钢板弹簧片数	8/9,8/10,9/10	前轮距(mm)	2040
燃料种类	柴油	后轮距(mm)	1860/1860
排放标准	GB3847-2005,GB17691-2005国Ⅴ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
ISD245 50 ISD270 50	东风康明斯发动机有限公司 东风康明斯发动机有限公司	6700 6700	180 198

1.1  性能与结构参数

项目					单位	HCQ5251TXSDL5
作 业 性 能	洗 扫 作 业	最大洗扫宽度（含路缘清洗宽度）			m	4．1
		路面洗扫宽度（不含路缘清洗宽度）			m	3．5
		洗扫速度			Km/h	3∽10
		清洗水额定压力			MPa	10
		清洗水额定流量			L/min	122
	清 扫 作 业	清扫宽度			m	3．5
		清扫速度			Km/h	3∽15
		保洁速度			Km/h	3∽20
		最大清扫能力			M2/h	70000
		卸料角			°	≥48
	低压冲洗宽度				m	24
清水箱总容积					L	12000
垃圾箱总容积					L	10000
行驶性能	最高车速（满载）				km/h	90
	最大爬坡角				°	30
	制动距离（满载30Km/h）				m	≤10
	最小转弯直径				m	19
燃油消耗量	限定工况百公里燃油消耗量				L/100km	18
	全洗扫作业 作业速度 7km/h （2档怠速）			副发动机转速2000r/min	L/h	13．7
					L/10000m2	5．64
				副发动机转速1700r/min	L/h	8．9
					L/10000m2	3．76
	全扫作业 作业速度 7km/h （2档怠速）			副发转速2000r/min	L/h	11．1
					L/10000m2	4．59
				副发转速1700r/min	L/h	7．2
					L/10000m2	3．12
质量参数	整车整备质量				Kg	17500
	最大总质量				kg	25000
结构尺寸	外形尺寸（长X宽X高）				mm	10500×2500×3390
	轴距				mm	5350+1300
	轮距		前轮		mm
			后轮		mm
	接近角				°
	离去角				°	17．5
	最小离地间隙				mm	275

项目			HCQ5251TXSDL5
汽 车 底 盘	底盘型号、类别、生产企业		DFL1250A13
	发动机型号、生产企业		东风康明斯ISDe270 50 （国Ⅴ）
	发动机额定功率		198kw/2500r/min
	变速箱型号		DF6S900
	变速箱速比		1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188
	驱动轴		单级双曲线齿轮主主减速器 速比i=5.143
	轮胎	前轮	10.00-20(9.00R20)
		后轮	10.00-20(9.00R20)
	燃油种类		满足第五阶段排放要求的柴油，根据气温选用合适的柴油牌号
副 发 动 机	标准配置	型号、生产企业	EQB170 东风康明斯发动机有限公司
		功率	125kw/2500r/min
	选装配置	型号、生产企业	EQB140-20 东风康明斯发动机有限公司
		功率	118Kw/2500r/min
	离合器		汽车离合器，气动驱动，电气自动控制
	散热器		有效尺寸783*714*70
风 机	型式		专用高压离心风机   型号No7.1#C，最大风量23500M3/h
	额定转速		2400r/min
	传动型式		窄V带传动（型号15N-2690，5根）
液 压 系 统	型式		开式，电液控制集中操纵
	主要元件		齿轮泵/1件、手压泵/1件、 摆线马达/2件、液压缸 集成块等
	溢流压力		15MPa
	液压油容量		60L
电 气 系 统	控制方式		PLC控制+手动控制、机电液互锁等
	底盘车系统电压		24V
	工作装置系统电压		24V
	蓄电池型号		12V-140A.H(2只串联)
高 压 清 洗 系 统	高压水泵	型式	柱塞泵
		型号	T7012IR
		额定压力	10MPa
		系统使用压力	10MPa
		额定流量	122L/min
		额定转速	1000r/min
		传动型式	窄V带传动（型号15N-1900，3根）
	水阀及控制	水阀型式	高压不锈钢球阀，10MPa
		控制方式	气缸驱动，电气控制
	喷水杆喷嘴型式		高压洗涤型

项目			HCQ5251TXSDL5
低压冲洗系统	低压水泵	型号	DH140
		流量	60m3/h
		扬程	90m
	冲洗宽度		24m
扫盘降尘系统			电动水泵，洒水喷嘴。与高压清洗系统共水滤、水箱等
清 扫 系 统	型式		在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。
	扫刷直径		φ900mm
	扫盘速度		每分钟600转
	扫盘倾角调整		前倾：4°-6°；外倾2°-4°
吸 嘴	型式		双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量13），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。
	吸管直径		2Xφ180mm两根。
	工作时刚性部分离地间隙		5-10mm
左右喷杆	喷杆摆动		气缸驱动，电气自动控制，摆动角78°
	喷杆离地高度		随吸嘴借吸嘴轮与路面随动，离地高度280mm
	喷嘴总数量		8只，每侧4只
